一、產品介紹

1.   簡述

光動能復合多級土壤滲濾系統（Solar energy-multi-soil-ayer,簡稱S-MSL)處理工藝，S-MSL系統作為一種新型人工土地處理系統，其特殊的模塊結構能夠很好地克服傳統土壤滲濾系統存在的水力負荷低、氮磷去除率低及易堵塞等缺陷。主要是由人工配置的混合特制泥土塊層層堆積而成，之間留有一定的空隙以填充具有強吸附性能的新型填料、天然沸石或焦炭。S-MSL系統全部動能采用太陽能，系統對BOD5的去除率高達80%以上，對氮磷污染物也有很強的去除能力，此外，該系統能長期連續運行而不需要再生或更換泥土塊。本技術主要適用于農村污水處理、景觀水體維護、湖泊和河道生態修復與維護。

2.   工藝特點

l  采用太陽能配合鋰電池供能

l  系統分為沸石床、活性焦（或活性炭）吸附濾床、復合滲濾砂床多級構成，對污水中的不同性質的目標污染物進行針對性去除

l  多級土壤滲濾系統較單純?nèi)斯竦叵到y(tǒng)或土壤滲濾系統具有較高的水力負荷，以及較高污染物負荷，同樣處理水量的情況下占地面積降低

l  采用微曝氣系統，可以提高污染物去除效率，也解決了滲床容易堵的問題

l  系統表面生長植物，一方面植物根系能夠起到凈化水質的功能，另一方面能夠起到一定意義上美化環境的作用

l  系統不產生活性污泥，省去活性污泥的處理費用，不會造成因活性污泥處置不當而引起對環境的二次污染

l  建設投資費用低；運行費用低，系統噸水運行成本在0.15元以內

l  出水效果好，出水水質可以達到《城鎮污水處理廠污染物的排放標準》（GB18918-2002）一級A標準或景觀及綠化回用水的水質標準

l  根據單位處理量設計成標準模塊化設備，便于運輸，便于現場安裝

二、工藝流程

1.   工藝流程圖

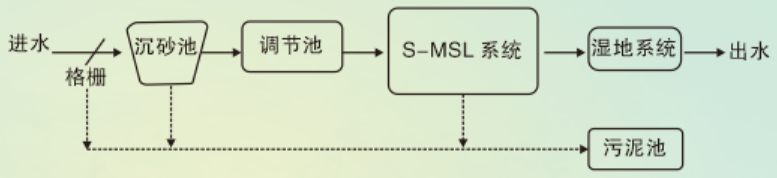

圖1污水處理系統流程圖

2.   工藝流程說明

本技術主要適用于農村污水處理、景觀水體維護、湖泊和河道生態修復與維護等。其有機濃度、懸浮物不高，若采用傳統污水處理工藝，其工藝流程長且占地面積大，能耗高，結合項目實際情況，生態處理工藝能夠很好地結合廣大農村地區的自然地理?xiàng)l件，如當?shù)氐膹U塘、灘涂、廢棄的土地，因而基建投資低；運行過程無需投加藥劑，運行費低；污泥產量少，適當處理還能夠達到農業回用標準，減少了二次污染；工藝運行相對穩定，抗沖擊負荷能力強，能夠使污水穩定達標排放，出水可以直接回用于農田灌溉或農村雜用水。

廢水通過收集系統進入預處理系統，預處理系統包括常規的粗細格柵，沉砂池及調節池，通過格柵去除較大的雜物，然后污水進入初沉池進行泥水、砂水初步分離，沉淀池根據來水水質情況按需求配置加藥沉淀，沉淀后的污泥儲存在污泥干化池并定期處理，上層清液自流進入調節池進行水質水量調蓄，然后廢水每天繼續進入（S-MSL）進行凈化，廢水分別進入系統的沸石床、活性焦（或活性炭）吸附濾床、復合滲濾砂床后，去除有機物及氮磷污染物。經過S-MSL出水后進入水平潛流人工濕地系統，最終出水水質達到《城鎮污水處理廠污染物排放標準》（GB18918-2002）一級A標準后排放。由于該系統進水為間歇性進水，每天進水時間為4~8小時，因此提升泵主要依靠太陽能發電設備以降低能耗，節省成本。對于可采用重力流的地區，在采用階梯式布置，完全重力流布水。

三、設備優勢

S-MSL系統作為一種新型的污水生態處理工藝，充分利用了“填料一微生物”系統的凈化能力，污染物去除效率高且出水水質穩定。其次是適用范圍廣，依據其特性，非常適用于沒有完善污水管網系統的地區和中小城鎮。

1.   出水效果好

經過S-MSL系統處理后，出水水質可達到《城鎮污水處理廠污染物的排放標準》(GB 18918--2002)一級A標準。

2.   建設、運行費用低

無傳統工藝的大量曝氣和污泥、硝化液回流能耗。

3.   抗沖擊負荷強

短時間的水質水量突變不會影響系統正常運行，出水依舊穩定。停止運行 較長時間后，經3?5天的翻曬保養即可迅速恢復正常運行。

4.   運行管理方便

工藝流程簡單，不采用曝氣、不用污泥回流、不用處理活性污泥，僅有少量的水泵和閥門檢修，簡單方便，避免了建設污泥處理設施的成本。

5.   不產生二次污染

不產生剩余活性污泥，省去剩余活性污泥的處理費用，不會造成因剩余活性污泥處置不當而引起對環境的二次污染。
